dbImage

Previous pageReturn to chapter overviewNext page

Компонент RB_pn_2f – dbImage. Служит для отображения в отчете растровых изображений (.bmp) и .wmf изображений, хранящихся в BLOB-полях (содержащих неформатированные данные) базы данных.

При размещении в отчете этого связанного с данными компонента в панели инструментов «Правка» появляются два окна ввода:

RB_pn_2a



В левое поле ввода нужно ввести имя конвейера данных (выбрать из выпадающего списка), а в правое поле нужно ввести поле, по которому будет связан текущий компонент с конвейером данных (оно также выбирается из выпадающего списка).

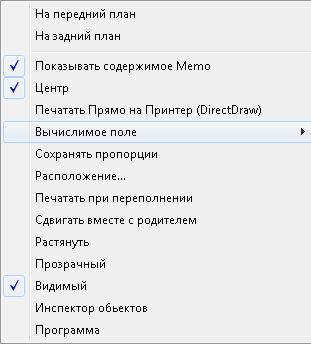

Локальное меню компонента выглядит так:

clip2664clip2663



Пункт меню «Перенести на Передний План» – служит для изменения взаимного расположения объектов в отчете. Если на форме требуется расположить компонент поверх непрозрачного компонента, который закрывает первого, то применив этот пункт меню к первому компоненту можно перенести его на передний план.

Пункт меню «Послать на Задний План» – аналогичен предыдущему пункту меню, но отправляет компонент на задний план.

Пункт меню «Центр» указывает, должна ли картинка выводиться по середине компонента. Если этот пункт меню не помечен, то картинка будет выводиться в левом верхнем углу компонента «изображение».

Пункт меню «DirectDraw» указывает, что изображение должно напрямую печататься на принтер, без использования промежуточной канвы. Печать напрямую может улучшить качество распечатанного изображения.

Пункт меню «Graphic Type» указывает тип картинки (растровое изображение, иконка или Windows– метафайл)

Пункт меню «MantainAspectRatio» указывает, должна ли картинка сохранять свое первоначальное отношение длина/ширина, при увеличении какого-либо из ее линейных размеров.

Пункт меню «Позиция» вызывает окно диалога, в котором можно задать положение и размеры изображения:

clip2665



Пункт меню «ПовтПечатьПриПеретоке» – это свойство компонента определяет, нужно ли печатать компонент на другой странице, если изменяющий свои размеры компонент должен печататься на другой странице.

Пункт меню «Сдвиг с родителем» – это свойство компонента определяет, нужно ли сдвигать компонент вместе с родительским компонентом, если родительский компонент изменяет свои размеры.

Пункт меню «Протягиваться». Если установлен этот пункт меню, то компонент будет автоматически увеличиваться в зависимости от размера картинки.

Пункт меню «Прозрачный» задает, прозрачным или непрозрачным должен быть компонент.

Пункт меню «Видимый» определяет, должен ли быть виден элемент в отчете.

Пункт меню «Программа» вызывает «Бланк Программы» для текущего компонента. Действие пункта аналогично действию при выборе пункта главного меню «Программа».
